二氧化硅是自然界中常见的一种物质，纯净的天然二氧化硅晶体，是一种硬脆性、难溶的无色透明的固体，常作为各类产品的制造原材料。虽然二氧化硅比较容易粉碎，但对均匀性的要求比较高，普通的研磨方法很难做到均匀研磨，要想提高二氧化硅的研磨均匀性，就需要使用研磨能量较高的仪器设备。

　　行星式球磨是利用研磨球高频撞击和强力摩擦来细致研磨样品的一种方法，而行星式球磨机分为齿轮传动和皮带传动，就机械结构和实际应用来说，皮带传动的行星球磨机转速更高，研磨时产生的能量就更大。东方天净TJX行星式球磨机是采用皮带传动的实验室球磨机，并加入涨紧轮防止皮带打滑，下面就来看看东方天净行星式球磨机研磨二氧化硅的过程及结果报告。

二氧化硅研磨方案

研磨仪器：TJX-410行星式球磨仪

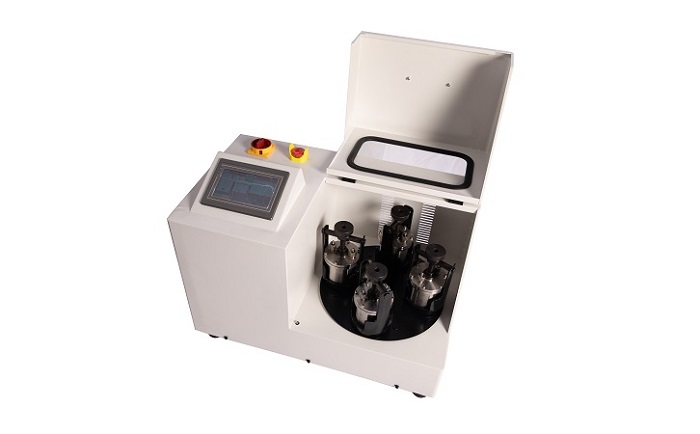

TJX行星式球磨仪

适配研磨套件：2个100ml的玛瑙材质球磨罐，标配数量玛瑙球

研磨方式：干法球磨

研磨时间：90分钟

过程及结果：将适量二氧化硅颗粒和配置好的研磨球一起放入球磨罐中，盖上盖子，将球磨罐固定在罐座中，通过仪器面板设定电机转速为3000rpm（球磨罐自转转速约为1000rpm），研磨时间为90分钟。

　　90分钟后，即可得到研磨完成的二氧化硅材料，并在激光粒度分布仪中进行粒度分析，其中位粒径D50为3.786μm。由于二氧化硅不与水反应，我们可以采取加超纯水湿磨的方式进行研磨，研磨后样品的中位粒径D50为1.422μm，且部分颗粒达到百纳米级。

样品研磨后形态：

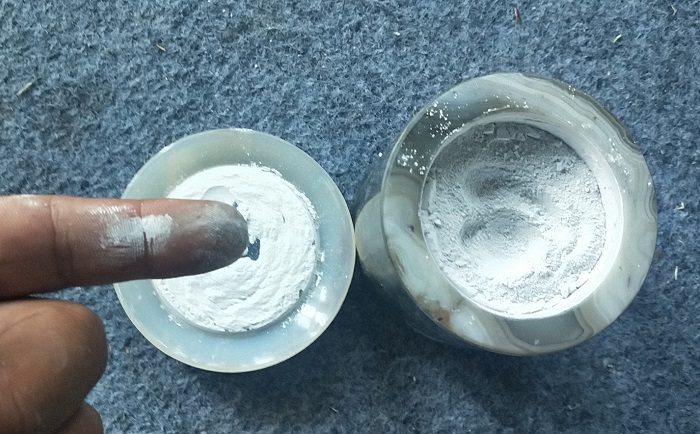

二氧化硅干法球磨后

二氧化硅研磨后显微镜图

研磨后样品的粒度分析报告：

东方天净TJX行星式球磨仪湿法研磨二氧化硅粒度分析报告

*本报告实验结果仅对该提供测试样品负责

　　以上就是在实验室中使用东方天净TJX行星式球磨仪研磨二氧化硅的解决方案了，对于二氧化硅这类硬脆性的材料，行星式球磨才是其正确打开的方式，东方天净TJX行星式球磨机采取皮带加涨紧轮结合的传动方式，提高了仪器的转速，增加了研磨能量，确保了研磨的均匀性和重复性，从而实现二氧化硅的稳定研磨。
