为保证选购东方天净TJ-TAS电磁式振动筛分仪的用户能够正确操作使用设备，特编写此操作使用说明书。

一、仪器的主要用途及使用范围

　　TJ-TAS型电磁振动筛分仪新一代实验室自动筛，可广泛应用于制药、冶金、食品、化妆品、粮食、土壤等行业的粒子分析，具有操作简便，无旋转部件，电子控制振幅和频率等优点、其性能指标等同于进口的振动筛。与传统的手工筛选相比，可大大减轻操作人员的劳动强度，提高劳动效率，是粒子分析行业必备的实验室筛选器。

二、仪器的使用环境和工作条件

● 仪器的正常使用环境应在5℃～35℃，相对温度不大于85%

● 使用 220V，50Hz交流电源

● 供给仪器电源的地线必须可靠

● 尽量远离高强度电磁场干扰源

三、仪器的技术参数

● 承重负载：≤3kg

● 使用范围：20微米-30毫米

● 振动频率：3000次/分，6000次/分

● 振幅选择：0mm—3mm连续调节

● 振动方式：精微振动、间断振动、连续振动

● 控制方式：手动控制和定时控制

● 功率：220W

● 仪器重量：30kg

● 电源：AC 220V±25V，50Hz±1Hz

四、仪器的工作原理

　　电磁振动筛分仪采用微电脑处理器进行控制，数码管显示相关操作参数，操作简便，并具有筛分量大，振幅可调，间断时间可调，定时控制等优点。

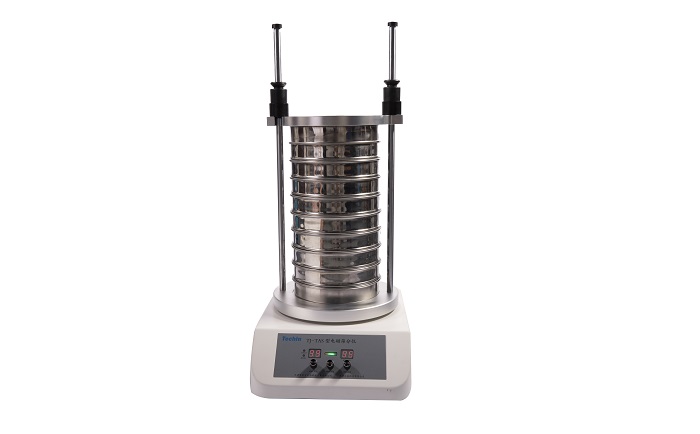

TJ-TAS电磁式筛分仪

1、外形结构及说明

【启动/停止】旋钮 ：此旋钮有2个功能。通过旋转旋钮可设定定时时间，调整范围为0-99分钟，当时间为0时，处于手动工作状态。通过按下旋钮可控制仪器启动和停止。

【精微】旋钮：此旋钮有2个功能。通过旋转旋钮可调节振动振幅，调整范围为0-3mm。通过按下旋钮可使仪器工作于精微振动模式，并且精微指示灯亮。

【间断】旋钮：此旋钮有2个功能。通过旋转旋钮可调节间断振动时间，调整范围为0-99秒，即仪器振动XX秒，停顿约1.5秒。通过按下旋钮可使仪器工作于间断振动模式，并且间断指示灯亮。

2、工作运行原理

　　振动筛分仪的主体为一电子控制的电磁铁，其上安置振动板。电子控制的电磁体将每分钟 3000次或每分钟 6000次的振动传给振动板。振动板上固定有分选筛网、筛网底盘以及筛盖。整个筛分塔的振幅可以通过电子控制器从 0变到约 3mm，筛分过程也可通过定时器从 1调到 99分钟控制。

3、控制方式：手动控制、定时控制

手动控制：将定时时间调整为00，此时可通过【启动/停止】旋钮控制振动筛分仪的启动和停止。

定时控制：将定时时间调整到需要的时间，如24，此时按下【启动/停止】旋钮，振动筛分仪开始工作并在24分钟后自动停止。工作时，定时显示闪烁，并显示剩余时间。

4、工作模式：精微、间断、连续

精微模式：按下【精微】旋钮，精微指示灯亮，然后按下【启动/停止】旋钮，振动筛分仪以每分钟6000次的频率振动。此工作状态可用于精微筛网的分析(尤其是湿筛分)。

间断模式：按下【间断】旋钮，间断指示灯亮，振动筛分仪可按所需的振幅以每分钟3000次的频率振动，筛分塔的振动周期可通过间断调节旋钮设定到 1s至 99s，停顿时间约 1.5s，以防止筛网与材料之间的共振，缩短筛分时间, 然后按下【启动/停止】旋钮启动。

连续模式：振动筛分仪在间断指示灯和精微指示灯都不亮时，按下【启动/停止】旋钮，振动筛分仪工作于连续工作状态，此工作状态主要用于易筛分材料(所含细小物质不是特别多)。当干筛分微粒大于 200目时，可在分筛网里放置助筛球，每个筛网可用10个直径10mm的玛瑙球或者5个直径为20mm的橡胶球，以有效防止筛网的堵塞。

五、仪器使用和操作方法

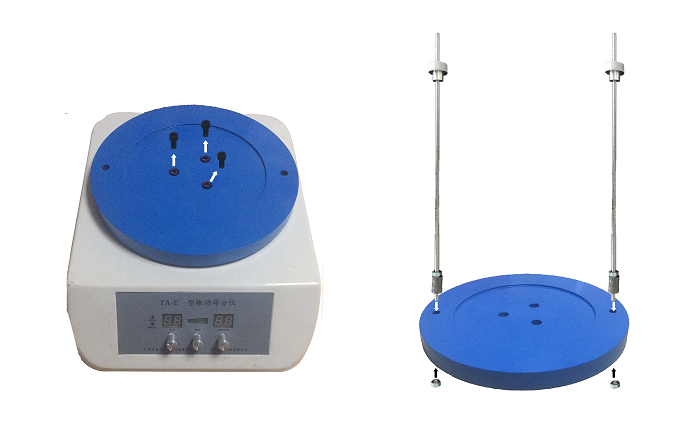

电磁筛分仪安装

1、首次使用时先将【支撑柱】拧入【支撑柱固定螺母】中并拧紧【压紧螺母】。

2、将【连接线】分别插入【控制器接口】和【振动筛接口】，【电源线】插入【电源接口】。

3、振筛使用前，先根据用户被筛物质及相应的标准来确定选用何种规格的【分选筛网】。

4、把筛网放到【振动板】上，并填装样品。

5、将【筛盖】安放到筛网上并将【紧固螺母】拧紧。要使两侧的用力情况一致。

6、将振动筛分仪放置于硬质平台上。否则会造成异常震动。

7、插上电源插头，根据待筛物质的不同，选择一种工作状态，然后按下【启动\停止】旋钮，振动筛分仪即处在振动的工作状态。旋转振幅旋钮，选择合适的振幅。工作结束时再按一下【启动\停止】旋钮即可。也可调整定时时间，通过定时控制来完成筛分工作。

六、常见故障及处理方法

1、仪器不工作，控制器面板无显示，保险丝断，请更换保险丝。

2、工作过程中如有异味，请立即停止工作，一段时间后将调幅调小后再工作，如还有异味请与厂家联系。

3、工作过程中如有异常声音，请停止工作并检查相关固定螺栓是否松动。

4、若用户无法排除，请与厂家联系。

七、仪器的维护和保养

1、仪器使用时，为了使振动有效，应将仪器置于坚固的石质平台上。

2、仪器用后请及时清洁仪器。

3、仪器发生故障应向我厂服务部门报修。
